Interactions A/D et D/A

(conversion AD, modèle ADC, conversion DA & discontinuités, modèle DAC)


Conversion analogique-numérique:


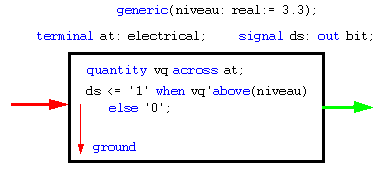

Modèle d'un convertisseur AD:

entity sadc is -- simple analog to digital converter
  generic (niveau: real:= 2.5); -- threshold
  port (terminal at: electrical; -- analog input
        signal ds: out bit); -- digital output
end sadc;

architecture simple of sadc is
quantity vq across at; - - across quantity to ground
begin
  ds <= `1' when vq'above(level) -- vq > level
            else `0'; -- vq <level
end simple;


Discontinuités dans la solution du DAE:

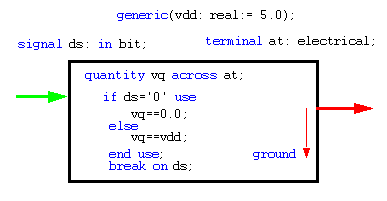

Modèle d'un convertisseur numérique-analogique:

entity sdac is
  generic (vdd: real: = 5.0);
        -- vdd constant for analog output
  port (signal ds: in bit; -- logic input
        terminal at: electrical); -- analog output
end sdac;

architecture simple of sdac is
quantity vq across at; - - branch quantity to ground
begin
if ds ='0' use
   vq==0.0; -- low output
else
   vq==vdd; -- high output
end use;
break on ds; - - prevision of discontinuity
end simple;
